Licznik dwukierunkowy - fotowoltaika dla początkujących
Choć ceny fotowoltaiki nie są niskie, coraz więcej osób decyduje się na jej instalację, w celu obniżenia swoich rachunków za prąd. Możliwość pozyskiwania energii elektrycznej ze słońca sprawia, że inwestycja ta ulega szybkiemu zwrotowi. W instalacji fotowoltaicznej nie może zabraknąć specjalnego licznika, który mierzy nie tylko pobieraną z sieci,ale też wprowadzaną do niej ilość energii. Na podstawie tych pomiarów, następuje jej dokładne rozliczenie. Dzięki możliwości przeprowadzenia dwukierunkowego pomiaru, uwzględniającego zarówno pobór, jak i oddawanie prądu, efektywne zarządzanie zużyciem i produkcją energii elektrycznej staje się proste.
Licznik prądu dwukierunkowy umożliwia prosumentom rozliczanie się z zakładem energetycznym. To urządzenie pomiarowe wykorzystywane jest nie tylko w systemach fotowoltaicznych, ale też w przypadku innych technologii, opartych na odnawialnych źródłach energii, np. w turbinach wiatrowych.

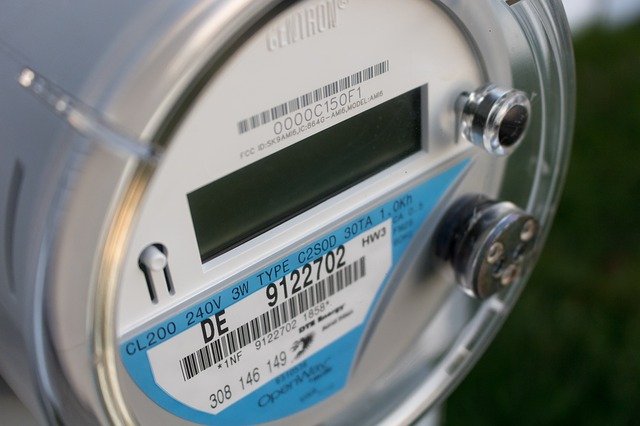

Jak wygląda licznik dwukierunkowy?
Pod względem wyglądu licznik dwukierunkowy przypomina tradycyjny miernik prądu. Biorąc jednak pod uwagę funkcjonalność, znacząco od niego odbiega. Nie tylko posiada dodatkowe funkcje, ale też elektroniczny wyświetlacz z takimi parametrami, jak energia pobrana, energia oddana i całkowity bilans energii. Zamknięte w prostokątnej obudowie urządzenie działa precyzyjnie, umożliwiając odczyt nie tylko na miejscu, ale też zdalnie.
To element układu, który musi zawierać fotowoltaika. Licznik dwukierunkowy wymagany jest w instalacjach on-grid, lecz jego obecność nie jest konieczna w przypadku odłączonych od zewnętrznej sieci energetycznej mikroinstalacji. Jego założenie stanowi obowiązek operatora systemu dystrybucyjnego, który zostaje powiadomiony o planowanym przyłączeniu przez właściciela systemu fotowoltaicznego.
Jak działa licznik dwukierunkowy?
Montowany bezpośrednio za falownikiem licznik dwukierunkowy, dostępny jest w różnych konfiguracjach. Choć poszczególne modele nieco różnią się od siebie, ich działanie opiera się na tej samej zasadzie. Po przekazaniu do inwertera prądu stałego (DC) z modułów fotowoltaicznych i przekształceniu go w prąd przemienny (AC), zostaje on wysłany do licznika przez przekaźnik dwukierunkowy. Tam odbywa się pomiar ilości wyprodukowanej przez system energii elektrycznej i przesłanie uzyskanych informacji do modułu komunikacyjnego, a następnie do systemów monitorowania i zarządzania OSD.
Licznik prądu dwukierunkowy mierzy oddawany do sieci nadmiar prądu wówczas, gdy ilość wyprodukowanej przez instalację fotowoltaiczną energii przekracza ilość pobieranej z sieci. W sytuacji odwrotnej pomiarowi podlega ilość pobieranego z sieci prądu. Warto wiedzieć, że odczyt licznika dwukierunkowego możliwy jest w czasie rzeczywistym, co ułatwia bieżące monitorowanie produkcji, a jednocześnie zużycia energii. Dzięki temu kontrolowanie kosztów prądu staje się łatwiejsze.
Jak odczytać licznik dwukierunkowy?
Aby poznać aktualny stan licznika, należy przyswoić sobie znaczenie uniwersalnych kodów OBIS, które wykorzystywane są na wszystkich urządzeniach tego typu, niezależnie od producenta. Kod 1.8.0 lub 1.8.0.0 oznacza całkowite zużycie energii, wyrażone w kWh. Z kolei 2.8.0 lub 2.8.0.0 stanowi całkowitą ilość oddanego do sieci prądu. Inne przydatne kody to:
- 0.0.3 - nazwa licznika
- 0.2.2 - taryfa rozliczeniowa
- 0.1.0 okres rozliczeniowy
- 0.1.2 - data i czas okresów rozliczeniowych
Odczyt licznika dwukierunkowego przy znajomości powyższych kodów nie stanowi żadnego wyzwania. Informacje o produkcji i zużyciu prądu można uzyskać bezpośrednio z wyświetlacza lub zdalnie. Umieszczone na urządzeniu przyciski pozwalają na przełączanie się między kolejnymi kodami. Ze względu na fakt, że za wymianę licznika na dwukierunkowy odpowiada operator sieci, odbiorca prądu nie ponosi żadnych kosztów w związku z jego założeniem. Na montaż urządzenia operator ma 30 dni od zgłoszenia planowanej instalacji.
